流量阀系列

包括LF型节流阀、LDF型单向节流阀、Z2FS10型叠加式双单向节流阀、叠加式单向节流阀和KF型压力表开关等

LF:节流阀
LDF:单向节流阀
KF:压力表开关
H:31.5MPa
L : 螺纹连接
B:板式连接
索引:

LF型
LDF型MG/MK型Z2FS型Z2FS16型Z2FS22型

TC型MTCV型MTV型KF型

欲知更多LF、LDF、KF系列新产品
请咨询锦湘液压-邵阳液压上海特约经销:伍主任 021-66363744,13917060739

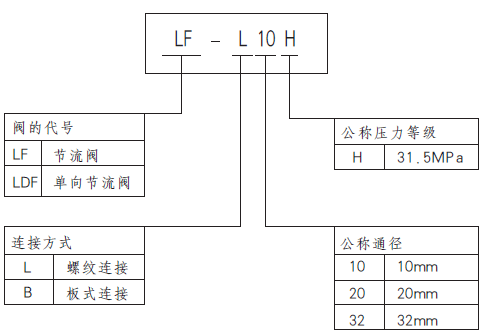

LF、LDF系列说明




LF节流阀系列技术参数
TECHNICAL SPECIFICATION OF VALVES
名称 型号 公称压力MPa 公称流量L/min 重量kg
节流阀 LF-L10H 31.5 40 4
LF-B10H 31.5 40 5
LF-L20H 31.5 100 6.5
LF-B20H 31.5 100 8
LF-L32H 31.5 200 14
LF-B32H 31.5 200 15

LDF节流阀系列技术参数
TECHNICAL SPECIFICATION OF VALVES
名称 型号 公称压力MPa 公称流量L/min 重量kg
单向节流阀 LDF-L10H 31.5 40 4.3
LDF-B10H 31.5 40 5.5
LDF-L20H 31.5 100 7
LDF-B20H 31.5 100 9
LDF-L32H 31.5 200 15
LDF-B32H 31.5 200 18



-------------------------------------------------------

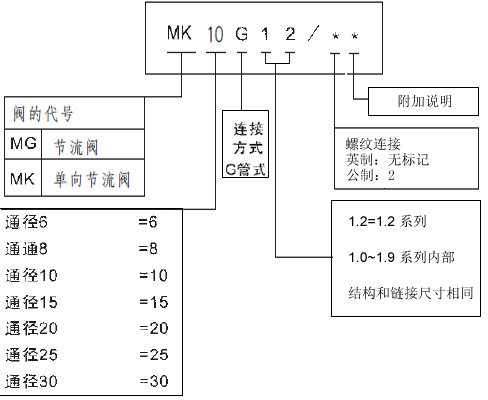

MG、MK节流阀/单向节流阀系列说明




-------------------------------------------------------

Z2FS10叠加式双单向节流阀系列说明

表示叠加式双单向节流阀 表示通经 表示AB腔节流 表示调节型式 表示30至39系列 表示带两个单向节流阀 表示密封 表示附加说明
1、Z2FS:叠加式双单向节流阀

2、10:通径

3、A、B腔节流

A:A腔节流
B:B腔节流


4、调节型式

32:带刻度可锁旋钮
5:带刻度和内六角的心轴
7:带刻度旋钮


5、表示系列

3X:30-39系列
(30-39系列内部结构和连接尺寸相同)


6、带两个单向节流阀

无标记:进口或出口节流
A-3X/S:A腔进口节流
B-3X/S:B腔进口节流
A-3X/S2:A腔出口节流
B-3X/S2:B腔进口节流


7、密封

无标记:丁腈橡胶
V:氟橡胶密封


8、表示附加说明

-------------------------------------------------------

Z2FS16型3X叠加式双单向节流阀系列说明

表示叠加式双单向节流阀 表示通径 表示系列 表示节流方式 表示密封表示附加说明

1、Z2FS:叠加式双单向节流阀

2、16:通径

3、表示系列

3X:30-39系列
(30-39系列内部结构和连接尺寸相同)


4、带两个单向节流阀

S:进口节流
S2:出口节流

5、密封

无标记:丁腈橡胶
V:氟橡胶密封


6、表示附加说明

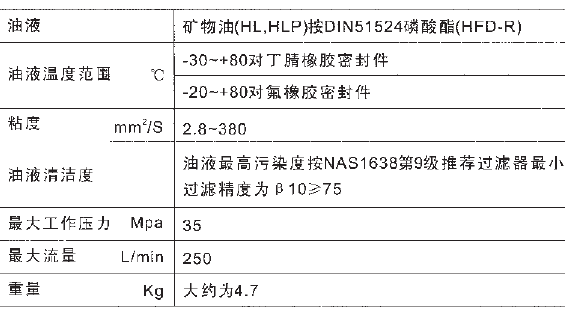

技术参数:



-------------------------------------------------------

Z2FS22型3X叠加式双单向节流阀系列说明

表示叠加式双向节流阀 表示通径 表示系列 表示节流方式 表示密封方式

1、Z2FS:叠加式双单向节流阀

2、22:通径

3、表示系列

3X:30-39系列
(30-39系列内部结构和连接尺寸相同)


4、带两个单向节流阀

S:进口节流
S2:出口节流

5、密封

无标记:丁腈橡胶
V:氟橡胶密封


6、表示附加说明

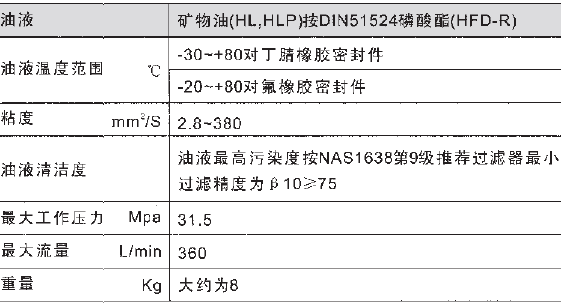

技术参数:




-------------------------------------------------------

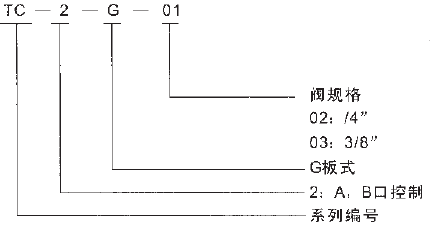

TC型叠加式单向节流阀系列说明

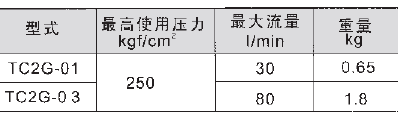

技术参数:



-------------------------------------------------------

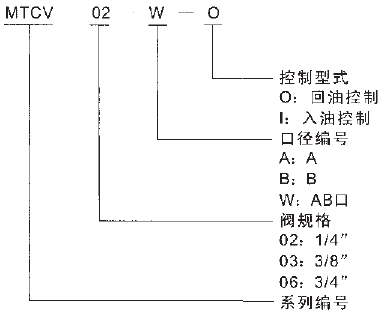

MTCV型叠加式单向节流阀系列说明

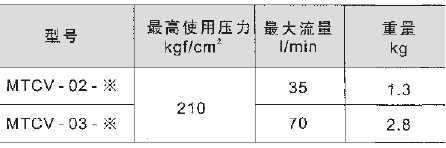

技术参数:



-------------------------------------------------------

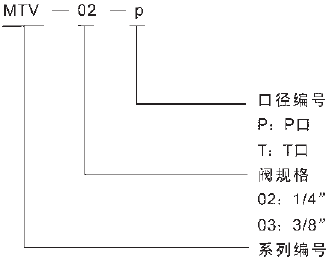

MTV型叠加式节流阀系列说明

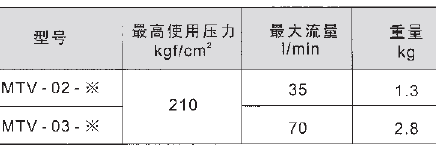

技术参数:


-------------------------------------------------------

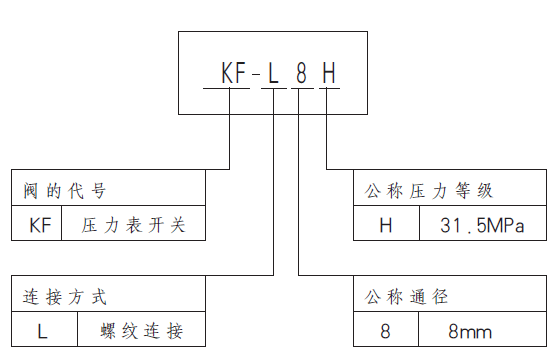

KF型压力表开关系列说明

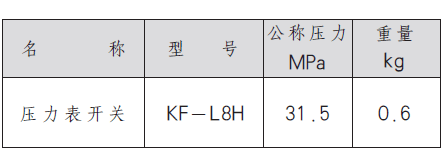

技术参数:
