| 方向阀系列 |
| 包括DF型单向阀、DFY型液控单向阀、电磁换向阀、湿式电磁换向阀、ZF型阻尼器、电液换向阀、手动换向阀 |
 |
|
DF：直角单向阀
DIF：直通单向阀
DFY：液控单向阀
ZF1：单阻尼器
ZF2：双阻尼器
H：31.5MPa
L ： 螺纹连接
B：板式连接
|
|
|
|
欲知更多方向阀系列新产品
请咨询锦湘液压-邵阳液压上海特约经销：伍主任 021-66363744，13917060739 |

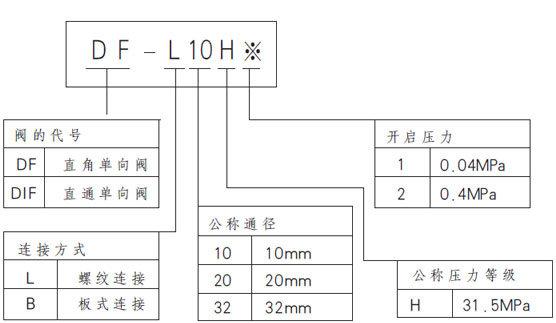

DF、DIF系列型号说明：
DF直角单向阀系列技术参数
TECHNICAL SPECIFICATION OF VALVES |
| 名称 |
型号 |
公称压力MPa |
公称流量L/min |
开启压力MPa |
重量kg |
| 直角单向阀 |
DF-L10H* |
31.5 |
40 |
0.04
0.4 |
1.2 |
| DF-B10H* |
31.5 |
40 |
2.4 |
| DF-L20H* |
31.5 |
100 |
2.3 |
| DF-B20H* |
31.5 |
100 |
3.5 |
| DF-L32H* |
31.5 |
200 |
7 |
| DF-B32H* |
31.5 |
200 |
6.8 |
DIF直通单向阀系列技术参数
TECHNICAL SPECIFICATION OF VALVES |
| 名称 |
型号 |
公称压力MPa |
公称流量L/min |
开启压力MPa |
重量kg |
| 直通单向阀 |
DIF-L10H* |
31.5 |
40 |
0.04
0.4 |
0.3 |
| DIF-L20H* |
31.5 |
100 |
0.9 |
| DIF-L32H* |
31.5 |
200 |
2.3 |
-------------------------------------------------------

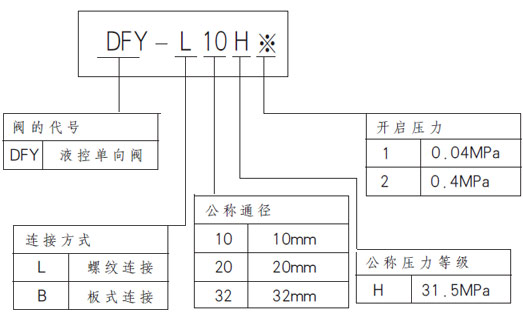

DFY系列型号说明：
DFY液控单向阀系列技术参数
TECHNICAL SPECIFICATION OF VALVES |
| 名称 |
型号 |
公称压力MPa |
公称流量L/min |
开启压力MPa |
控制压力MPa |
重量kg |
| 液控单向阀 |
DFY-L10H* |
31.5 |
40 |
0.04
0.4 |
≥1.6 |
1.2 |
| DFY-B10H* |
31.5 |
40 |
2.4 |
| DFY-L20H* |
31.5 |
100 |
2.3 |
| DFY-B20H* |
31.5 |
100 |
3.5 |
| DFY-L32H* |
31.5 |
200 |
7 |
| DFY-B32H* |
31.5 |
200 |
6.8 |
-------------------------------------------------------

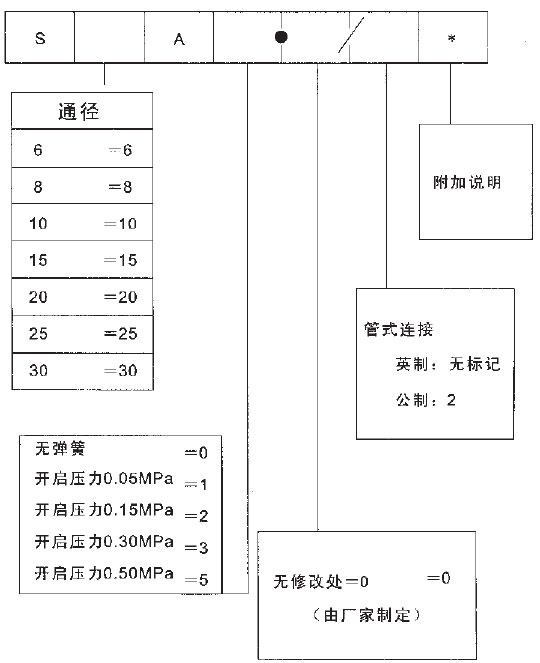

S型单向阀型号说明：

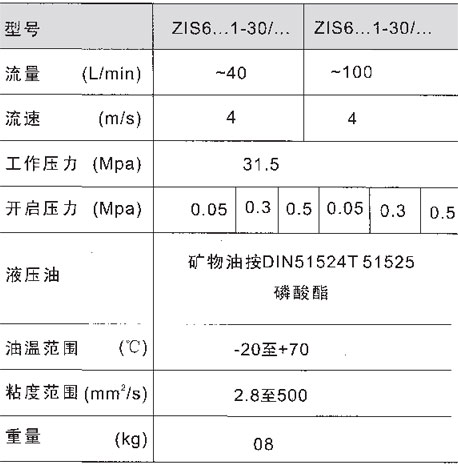

技术参数：
-------------------------------------------------------

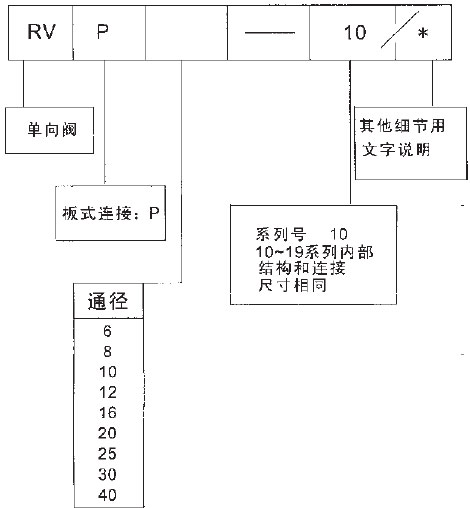

RVP型单向阀说明：

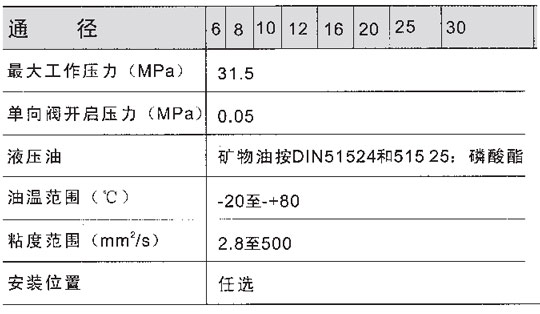

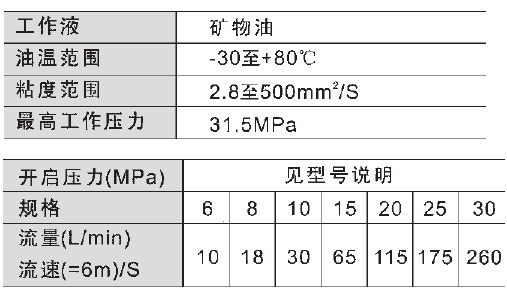

技术参数：
-------------------------------------------------------

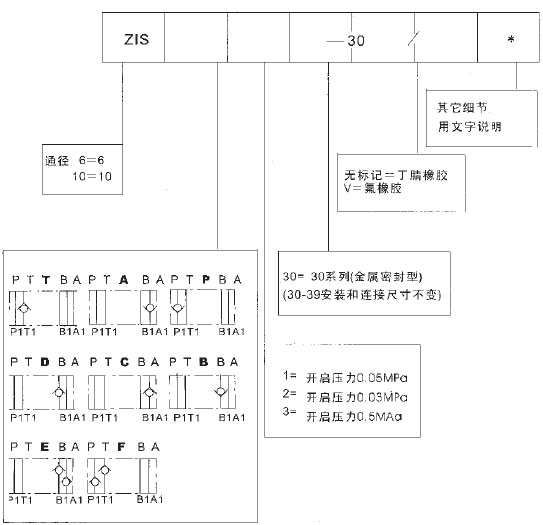

Z1S型叠加式单向阀型号说明：
技术参数：
-------------------------------------------------------

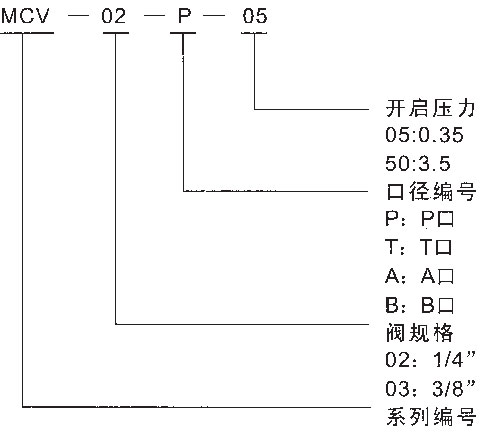

MCV型叠加式单向阀型号说明：

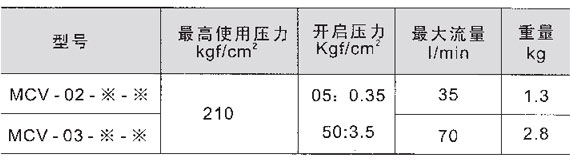

技术参数：
-------------------------------------------------------

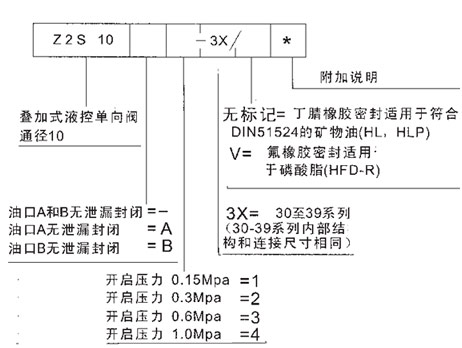

Z2S10型3X叠加式液控单向阀型号说明：

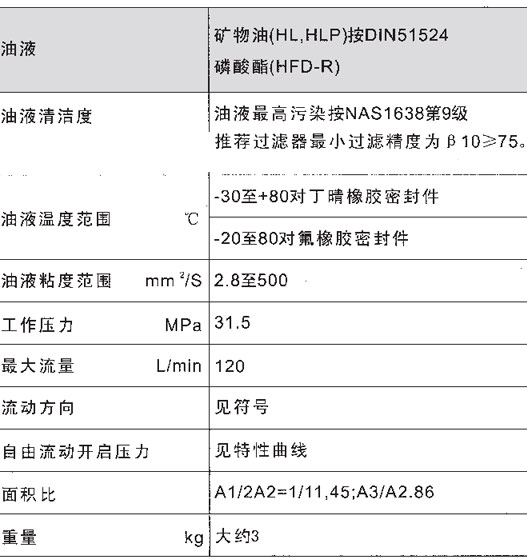

技术参数：
-------------------------------------------------------

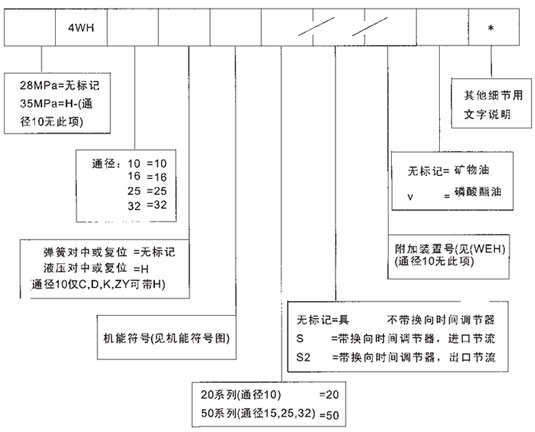

WH型液动换向阀：
电磁方向阀：
电磁换向阀系列技术参数
TECHNICAL SPECIFICATION OF VALVES |
| 名称 |
型号 |
公称流量L/min |
工作压力MPa |
重量kg |
| P.A.B油口 |
T油口 |
| 电磁换向阀 |
22D*-L6H |
10 |
31.5 |
0.15 |
1.5 |
| 22D*-B6H |
10 |
31.5 |
0.15 |
1.5 |
| 23D*-B10H-T |
40 |
31.5 |
0.15 |
4 |
| 24D*-B10H-T* |
40 |
31.5 |
6.3 |
4 |
| 34D*-B10H-T* |
40 |
31.5 |
6.3 |
6 |
| 34E*-B10H-T* |
40 |
31.5 |
6.3 |
6 |

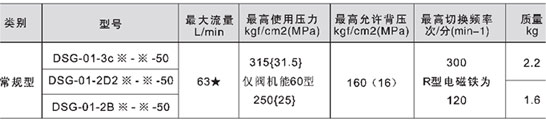

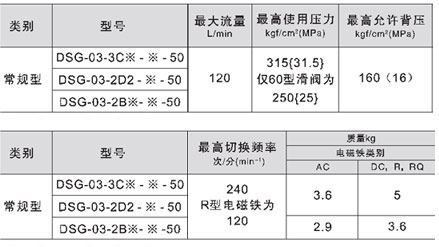

DSG-01及DSG-03系列电磁换向阀技术参数:
湿式电磁换向阀系列技术参数
TECHNICAL SPECIFICATION OF VALVES |
| 名称 |
型号 |
公称流量L/min |
工作压力MPa |
重量kg |
| P.A.B油口 |
T油口 |
| 湿式电磁换向阀 |
23E2-H6B-* |
10 |
31.5 |
6.3 |
|
| 23D2-H6B-* |
| 24E2*-H6B-* |
16 |
M、K型机能的阀公称流量：8L/min |
| 24D2*-H6B-* |
| 34E2*-H6B-* |
16 |
| 34D2*-H10B-* |
| 23E2-H10B-* |
25 |
|
| 23D2-H10B-* |
| 24E2*-H10B-* |
60 |
M、K型机能的阀公称流量：40L/min |
| 24D2*-H10B-* |
| 34E2*-H10B-* |
| 34D2*-H10B-* |
阻尼器系列技术参数
TECHNICAL SPECIFICATION OF VALVES |
| 型号 |
公称通径
mm |
公称压力
MPa |
重量kg |
| ZF1-B6H |
6 |
31.5 |
1.3 |
| ZF2-B6H |
1.4 |
|
